Convolutional Neural Networks

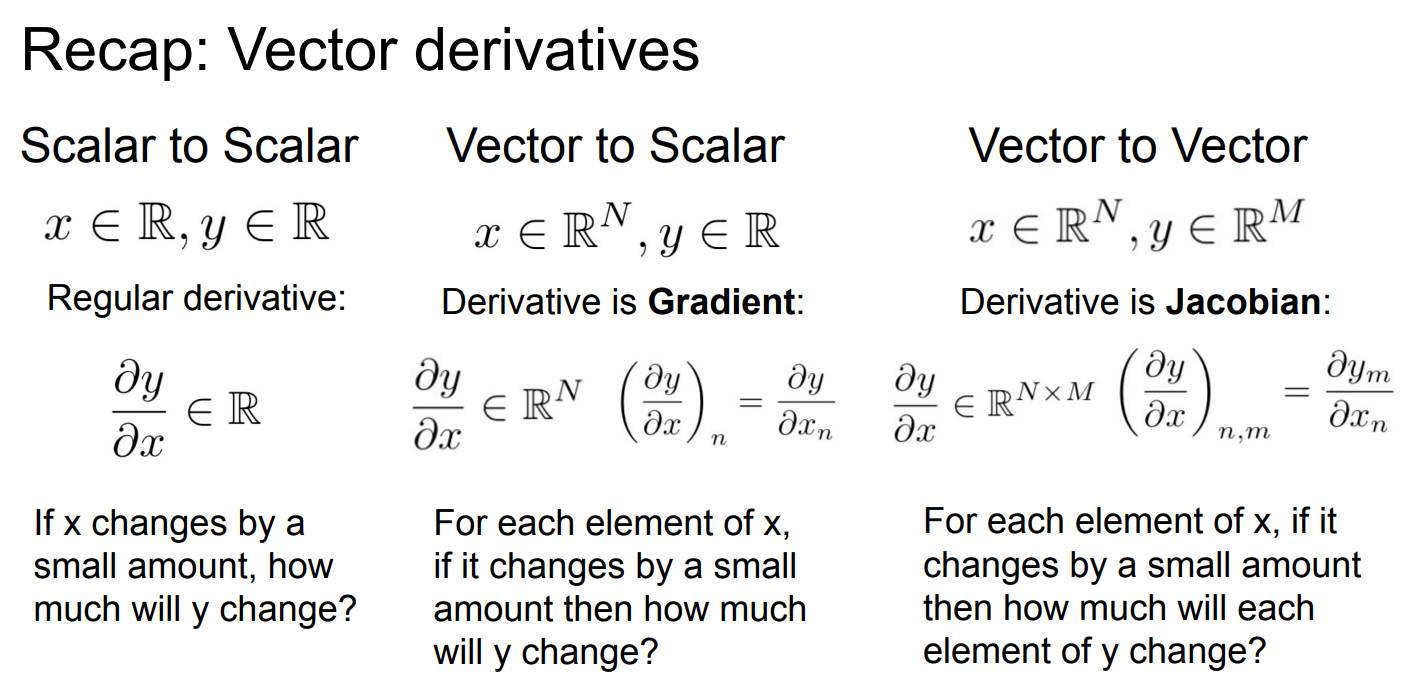

vector derivatives

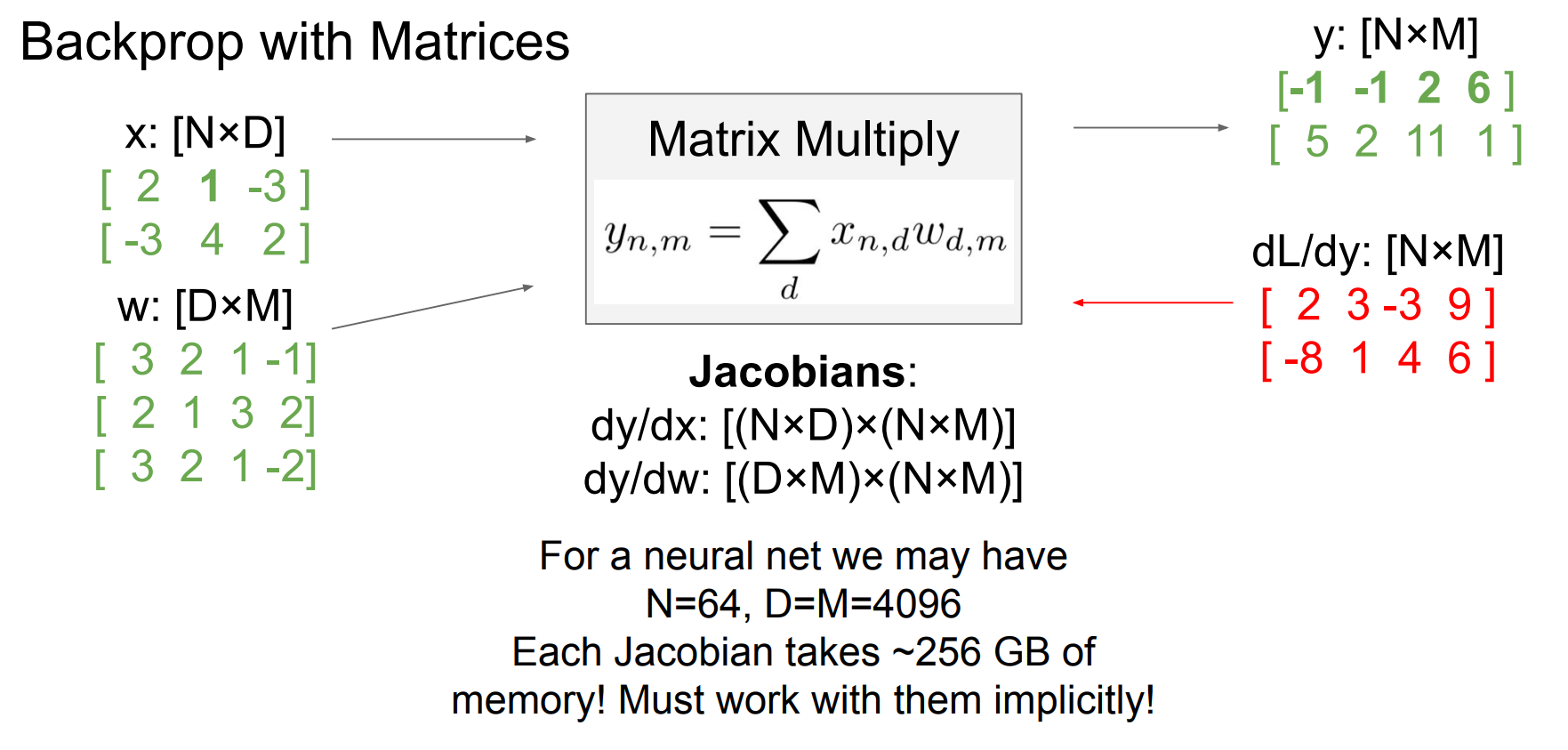

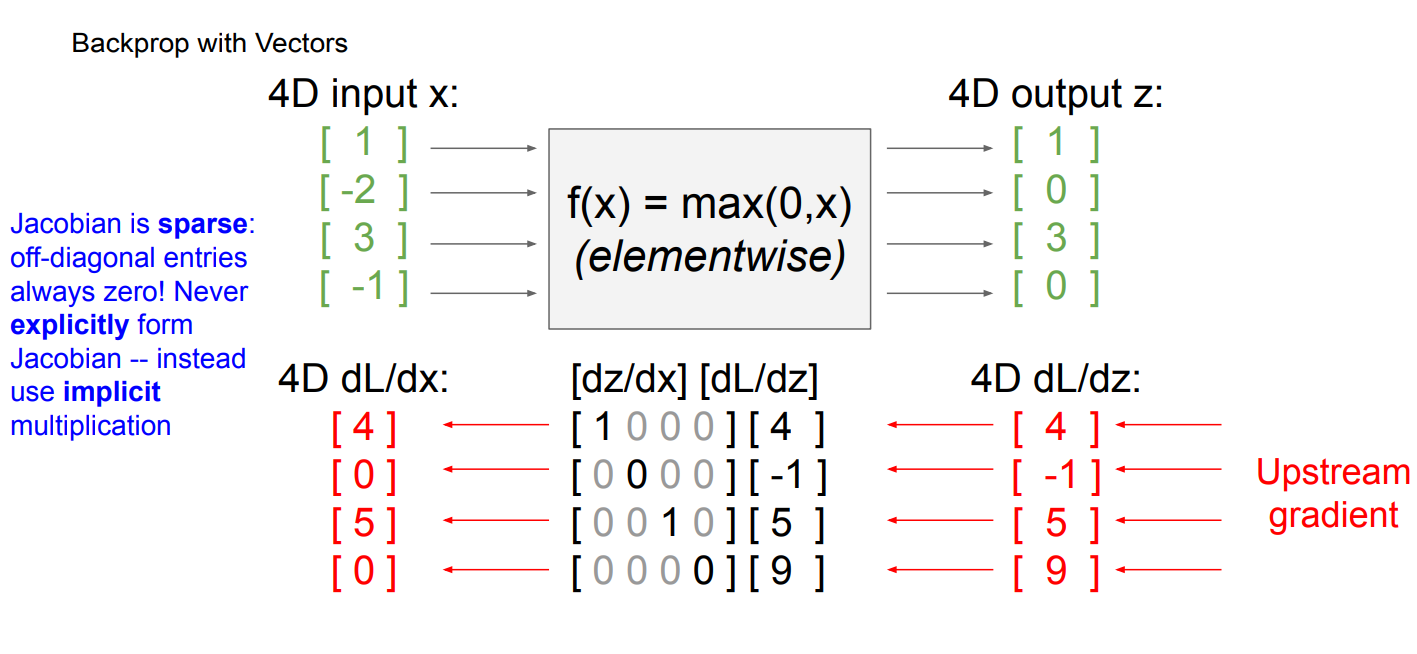

Backprop with Vector

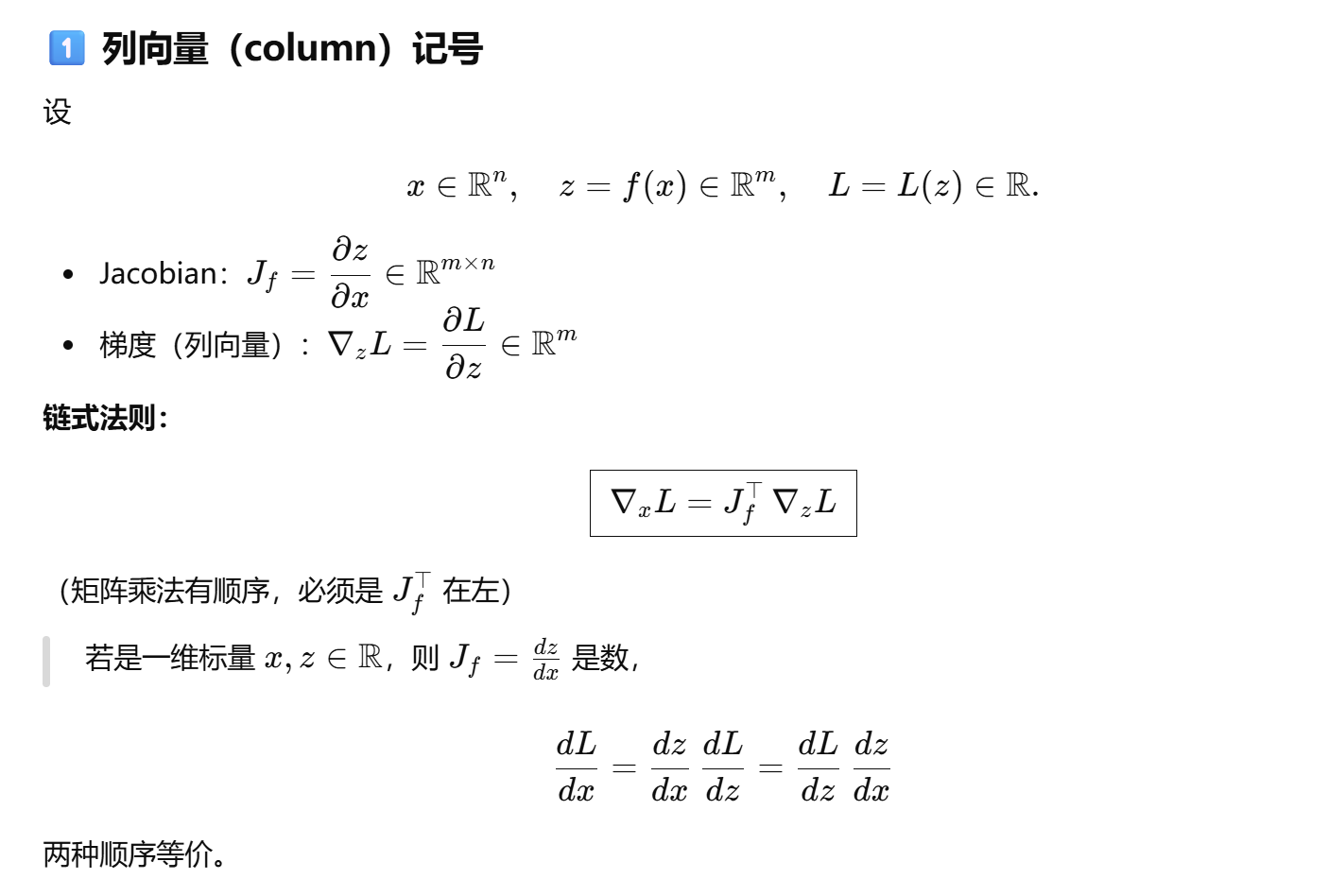

Jocobian用于输出输入均为向量的时候求导

注意方向问题

例子

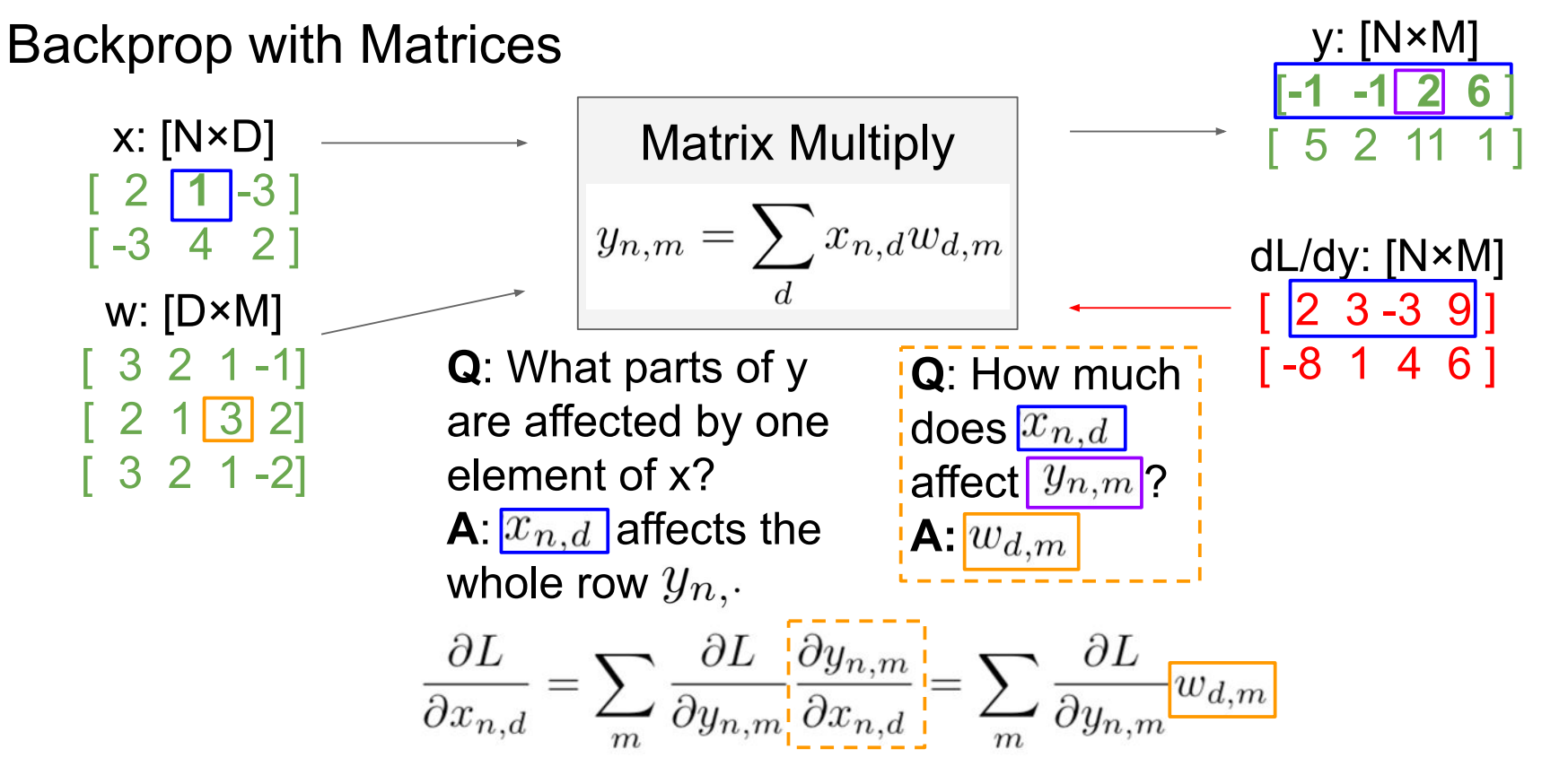

如果只改变一个元素x影响y的什么

• 改变

• 只影响

• 所以只用 第一行回传

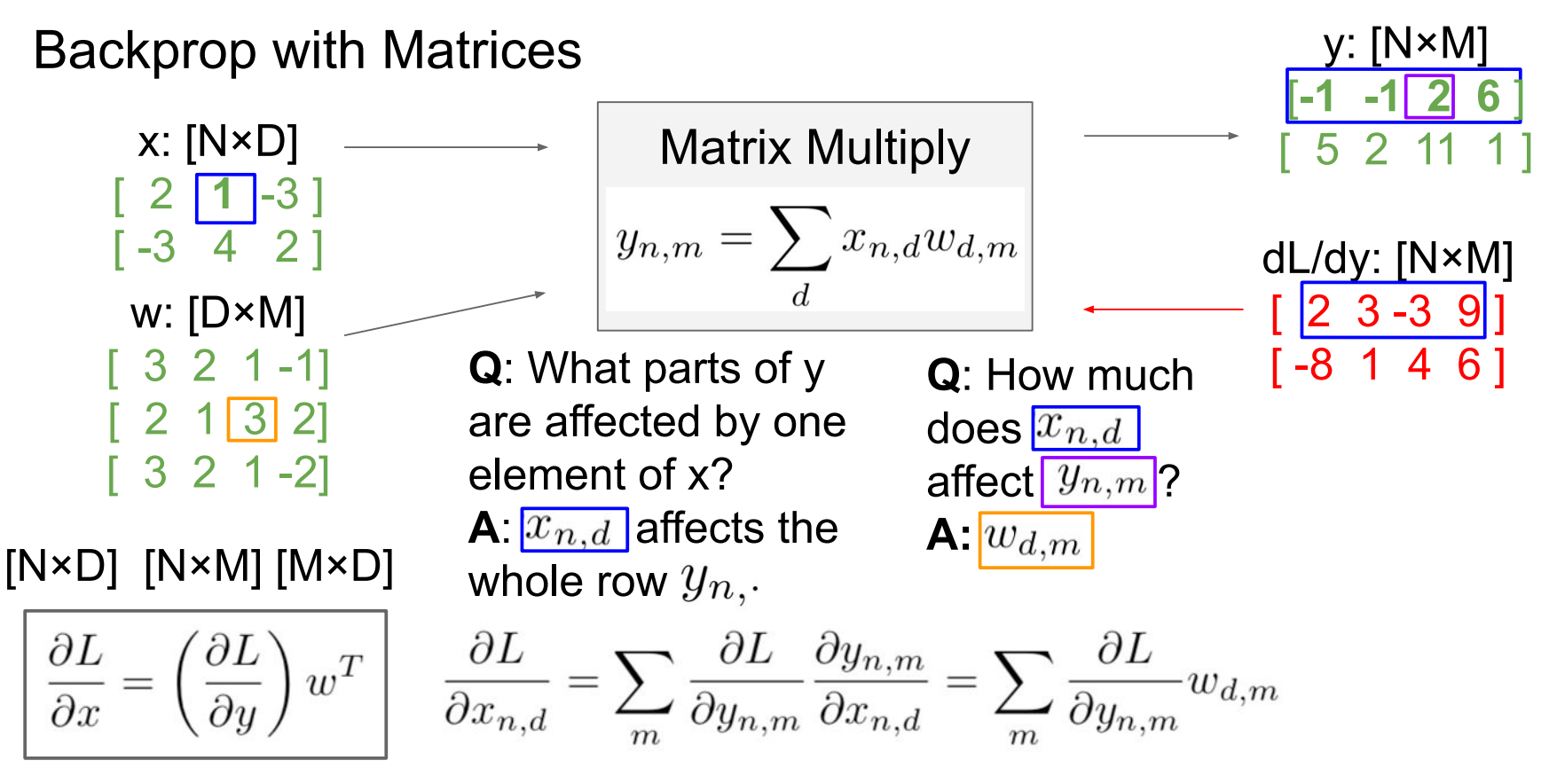

影响多少

Convolutional Neural Networks

Fully Connected Layer

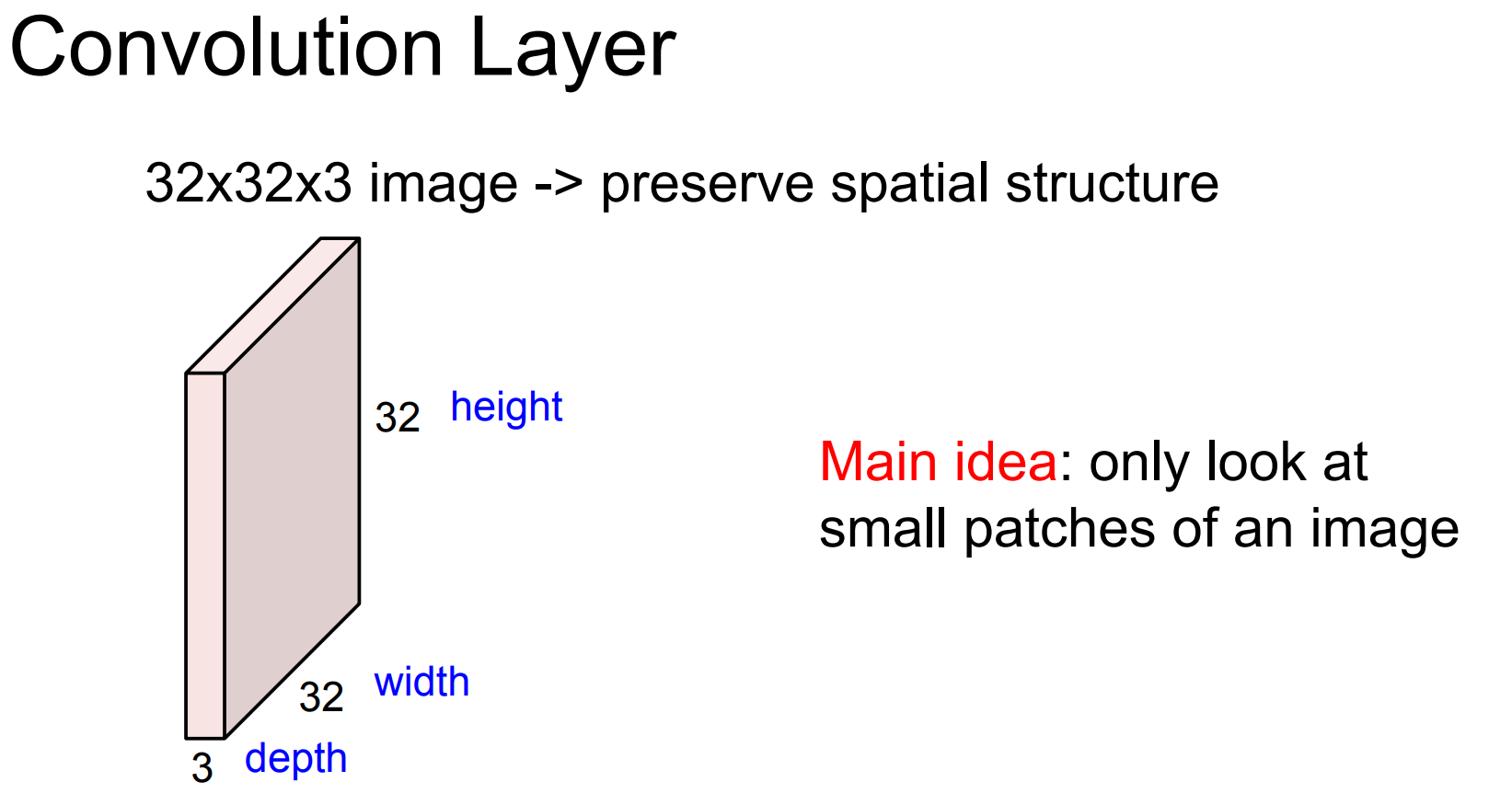

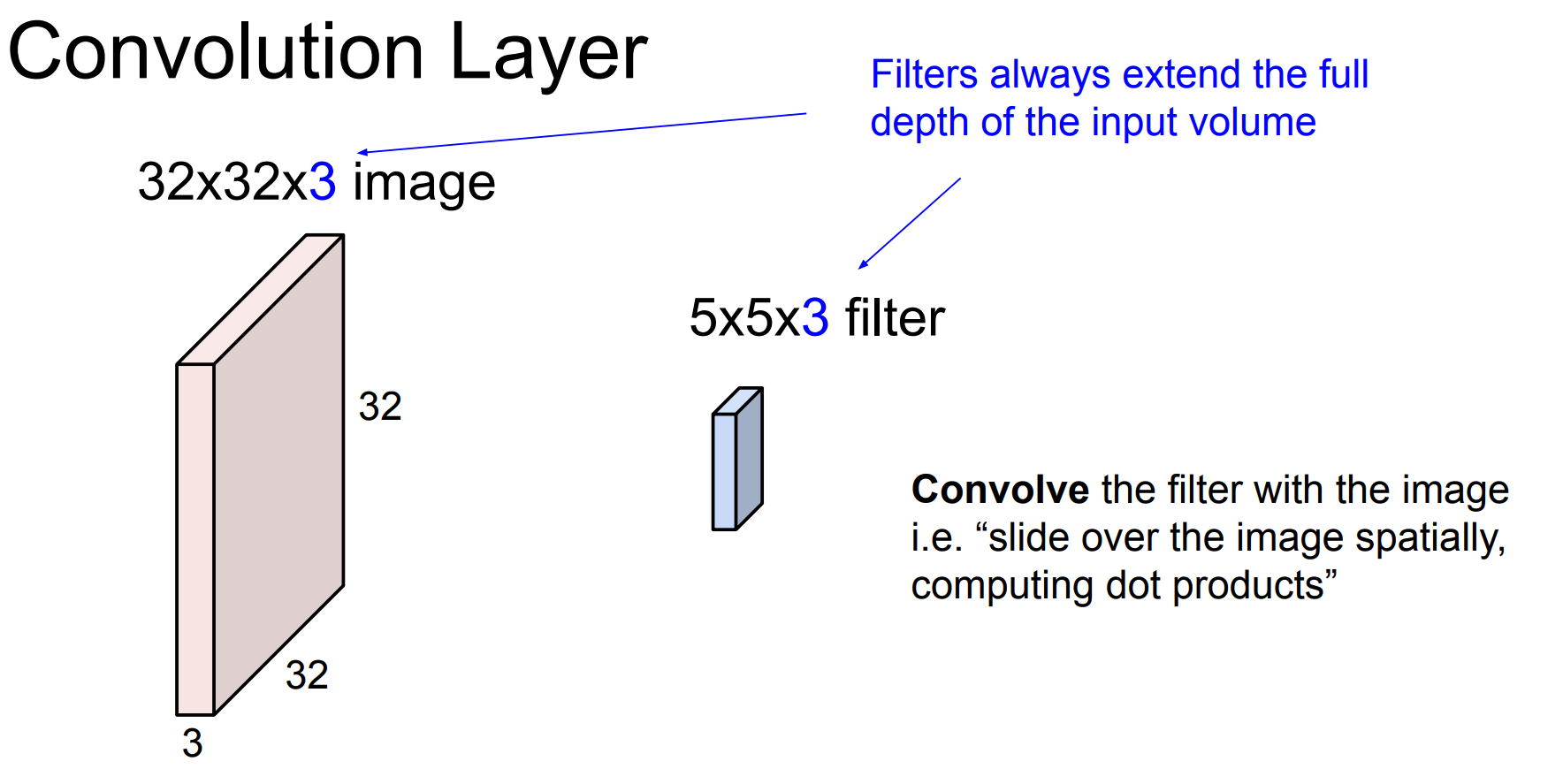

Convolution Layer

Filter（卷积核）= 一小块可学习的权重参数

它是一个张量：

• k×k：空间大小（比如 3×3、5×5）

• C：输入通道数

• 里面全是可训练参数（weight）

Fully Connected	Convolution
每个神经元看全图	每个神经元只看局部
参数巨大	参数很少
无空间结构	保留空间结构
无权重共享	权重共享

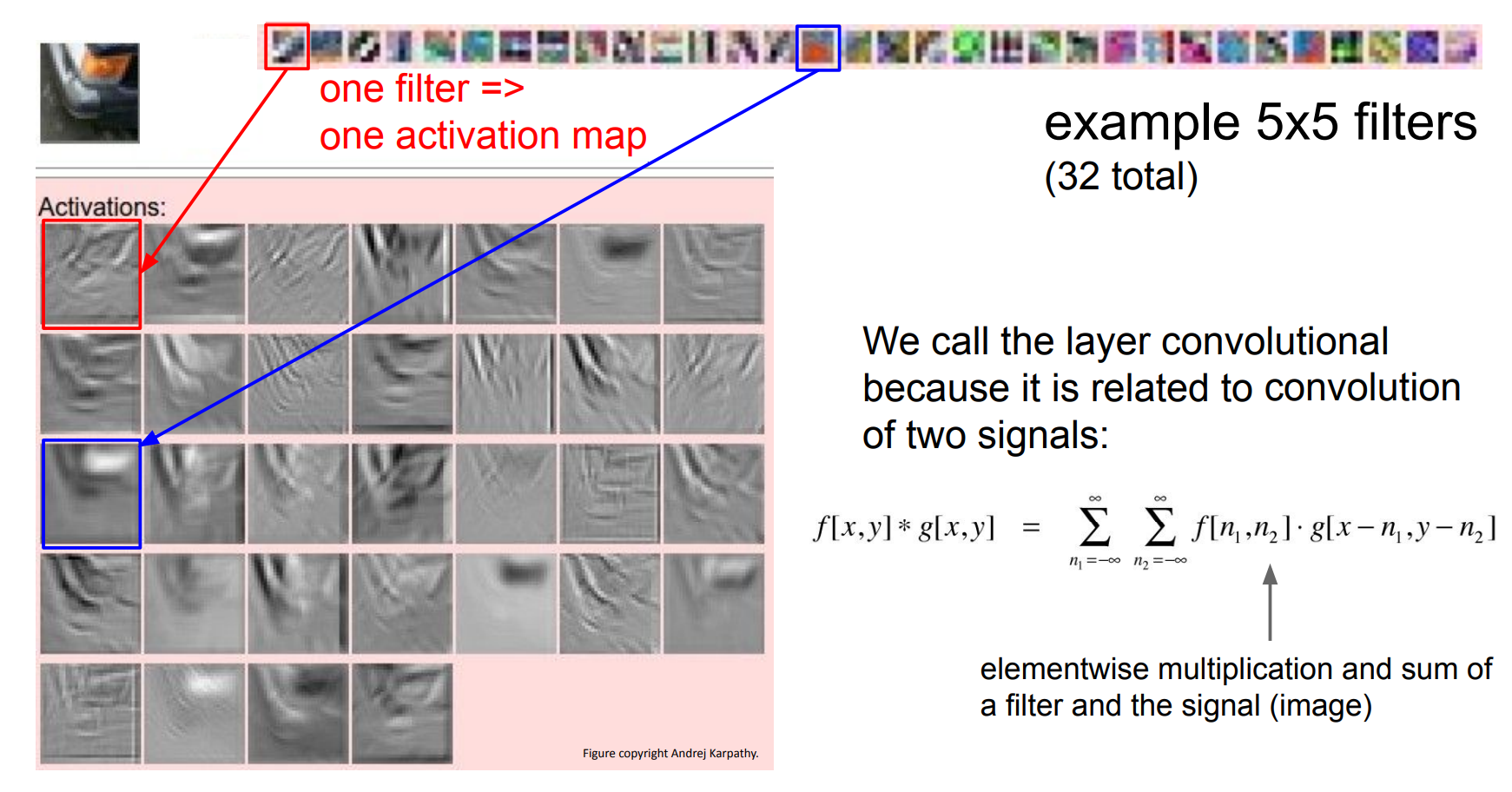

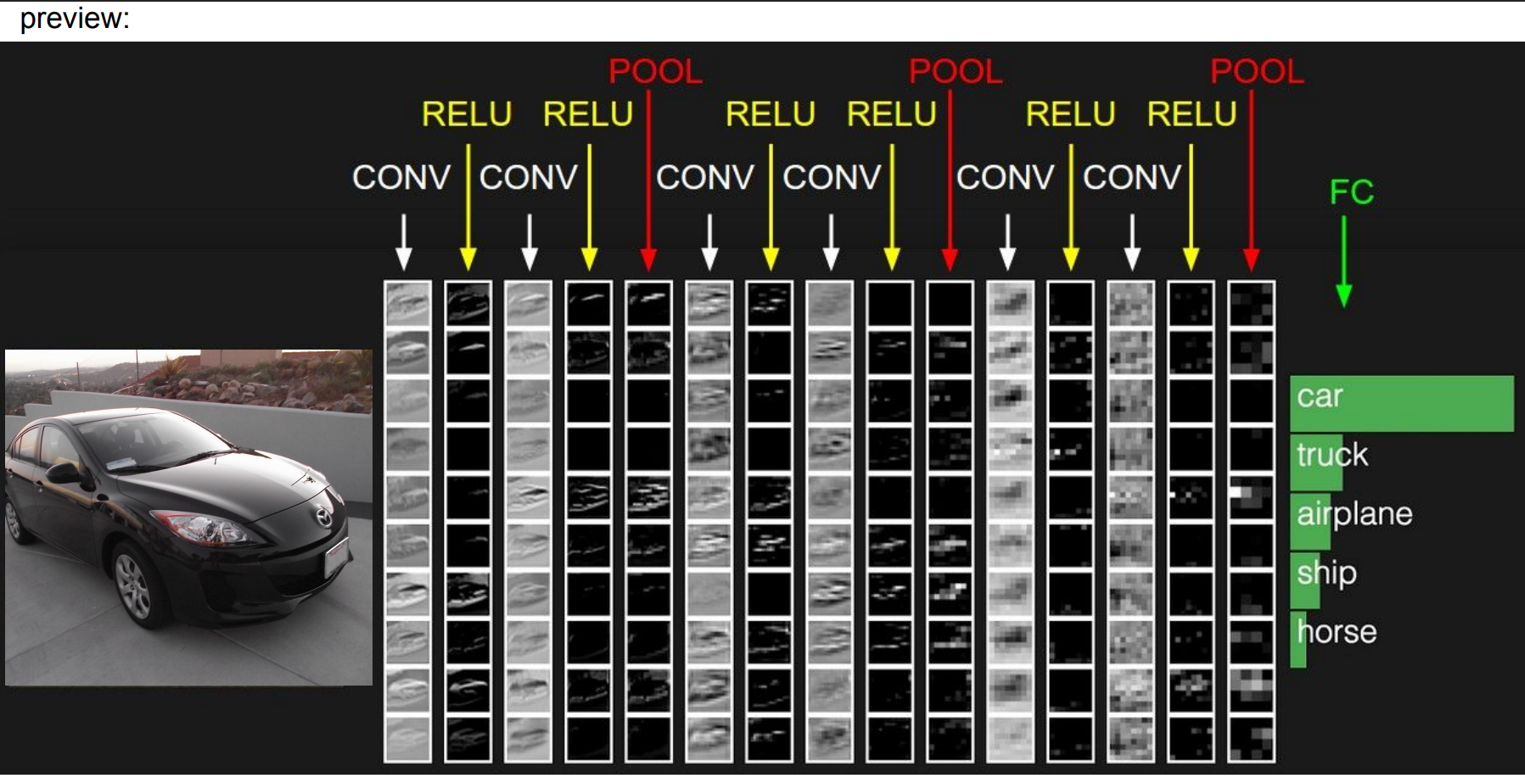

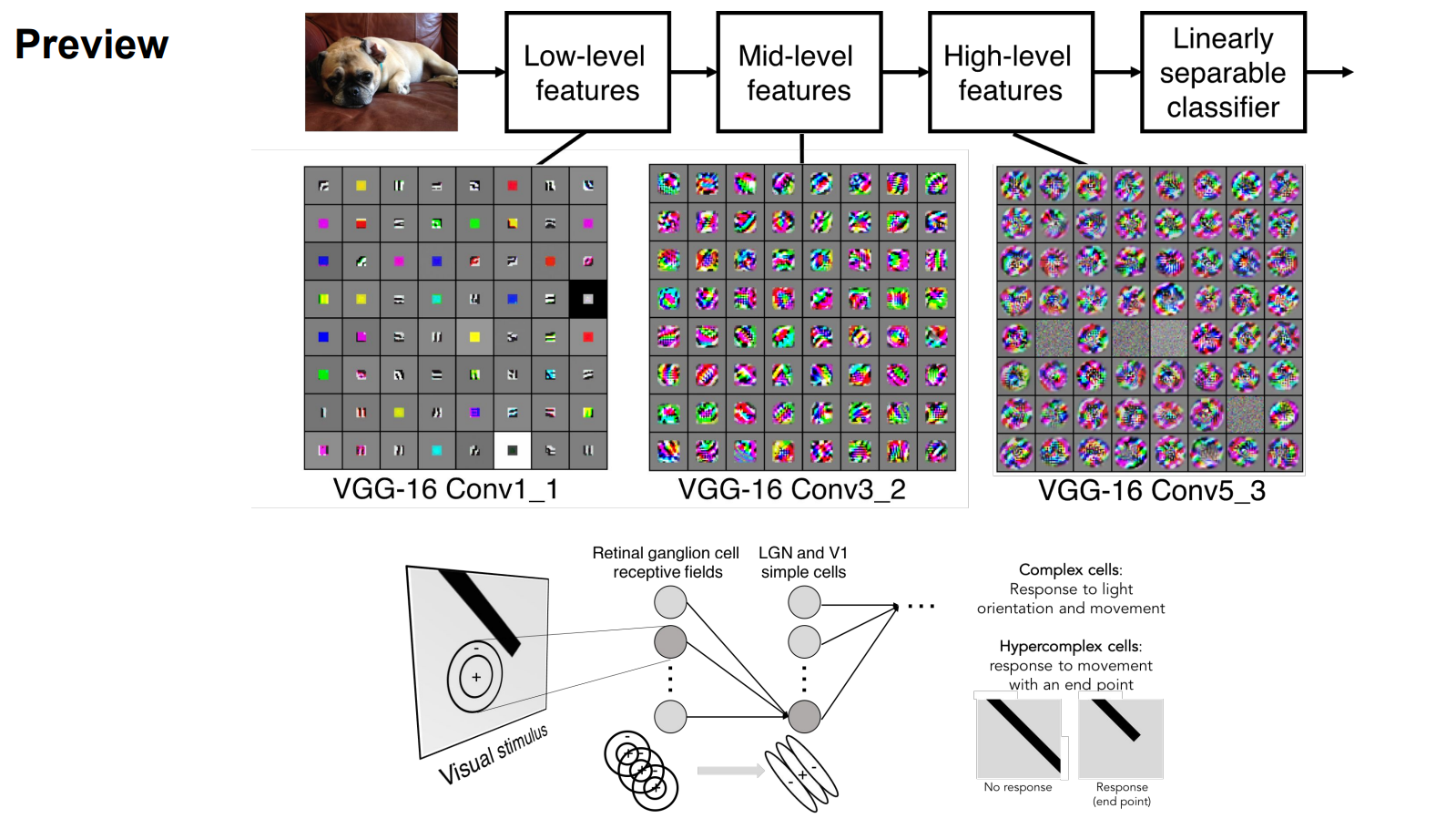

可视化

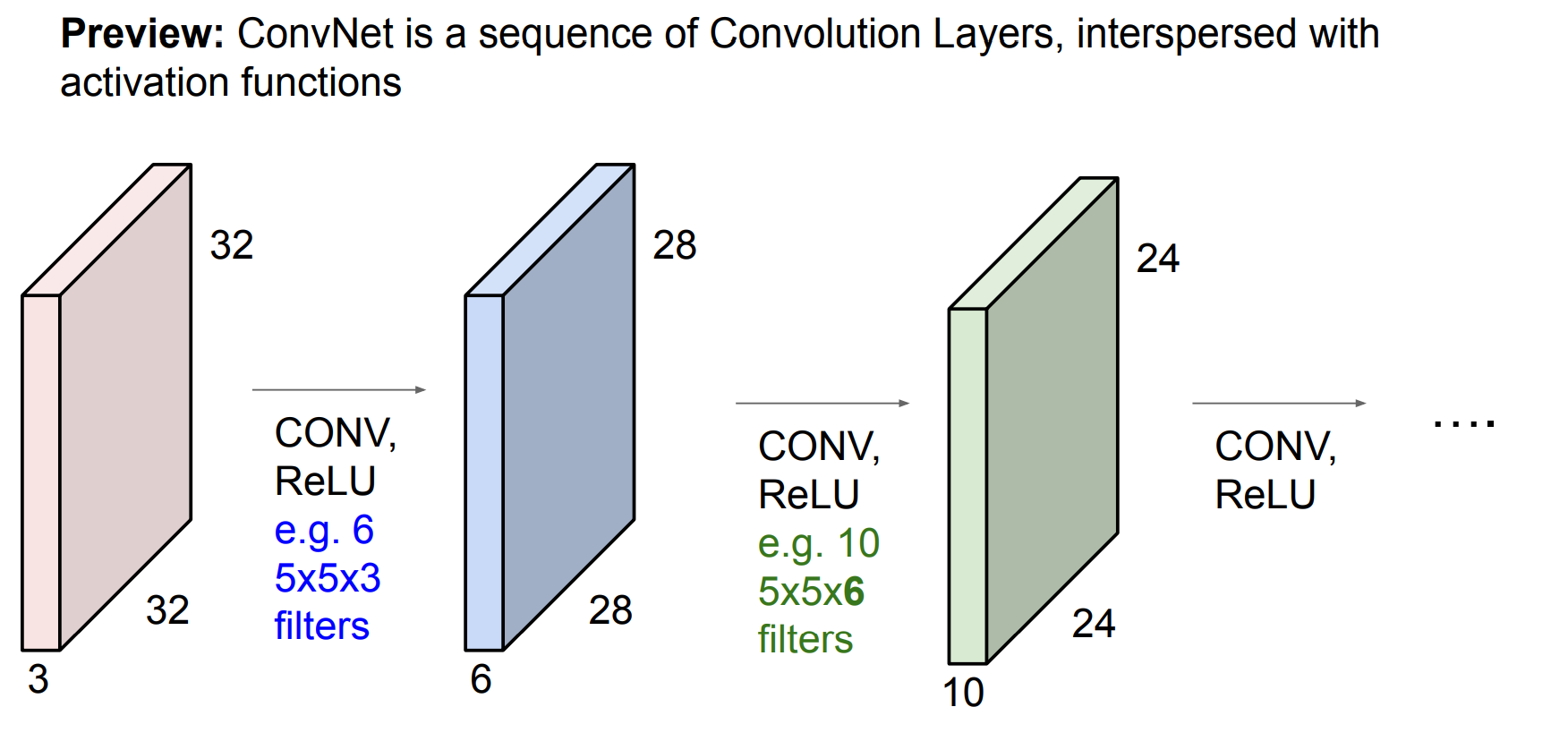

convolution（卷积）

• 有 32 个 5×5 卷积核，一个卷积核是5* 5* 3

• 每个卷积核都会在整张图上滑动（并行的）

• 每个卷积核输出 一张特征图

• 所以得到 32 张 activation maps

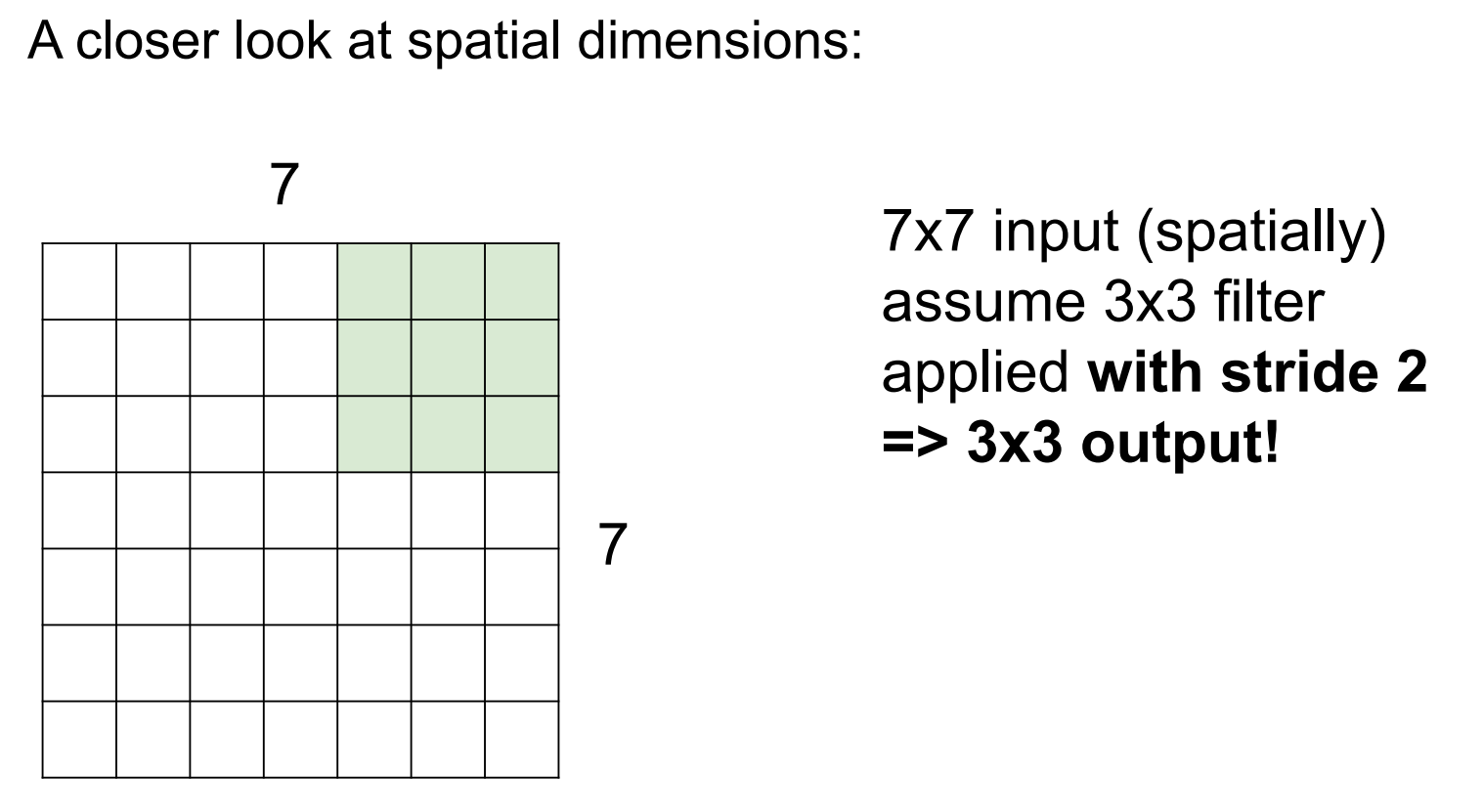

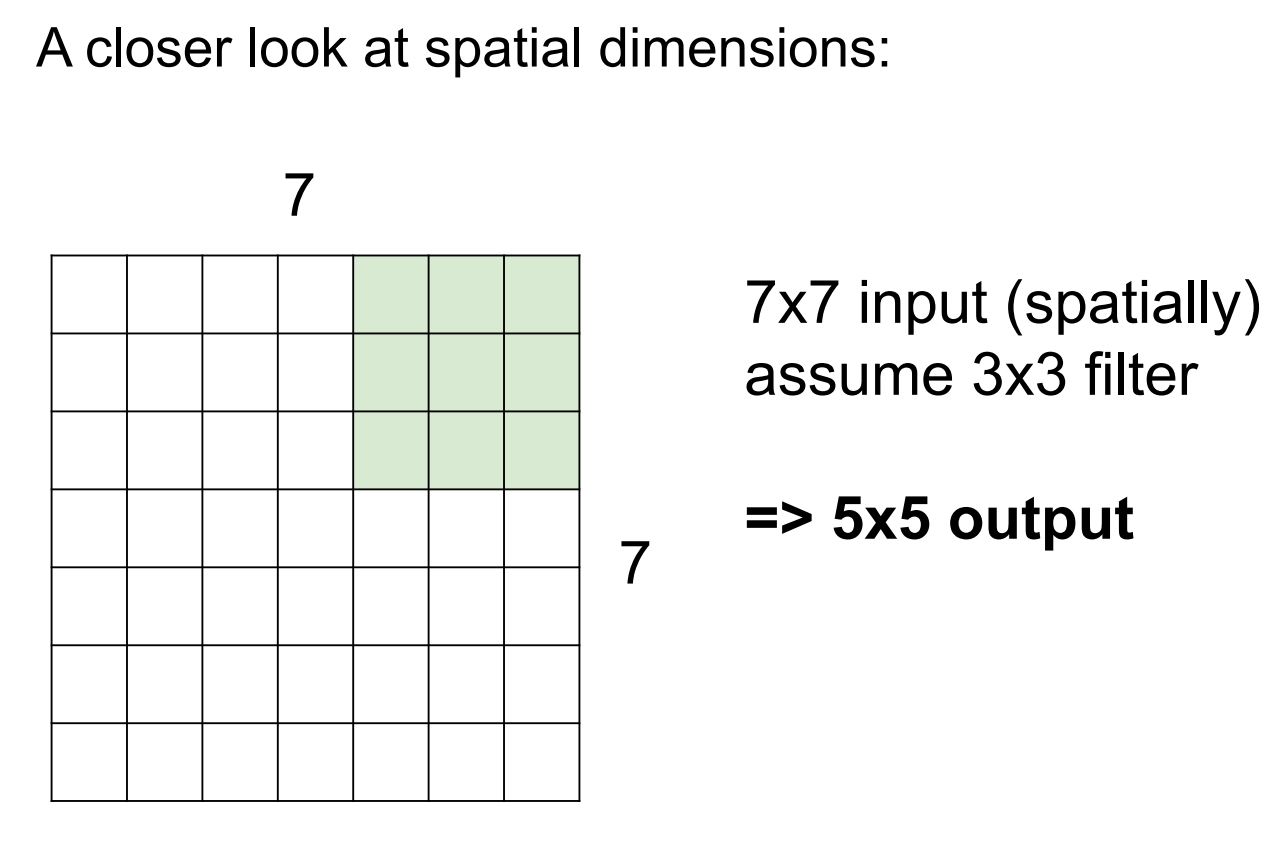

卷积的计算过程

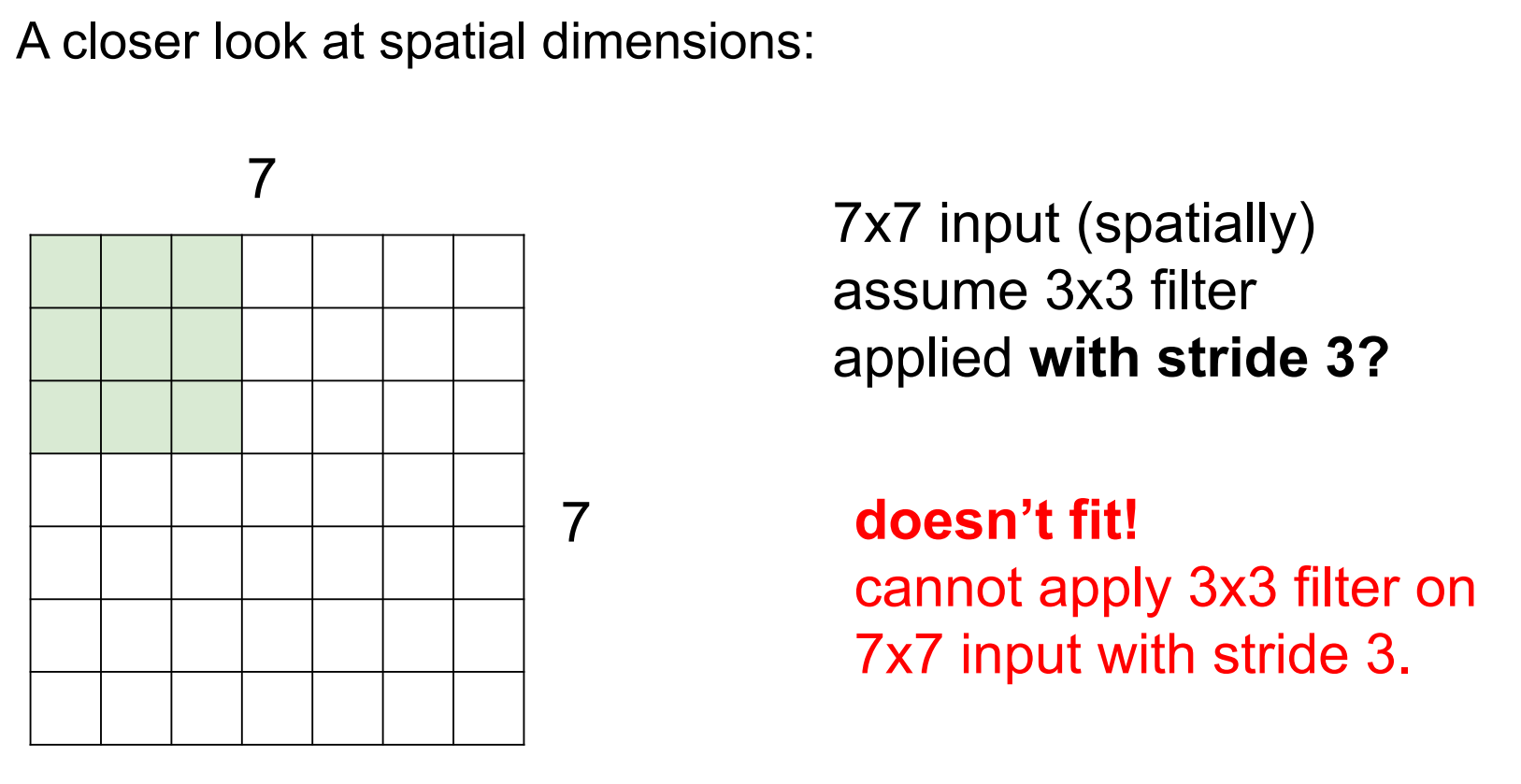

步长为3

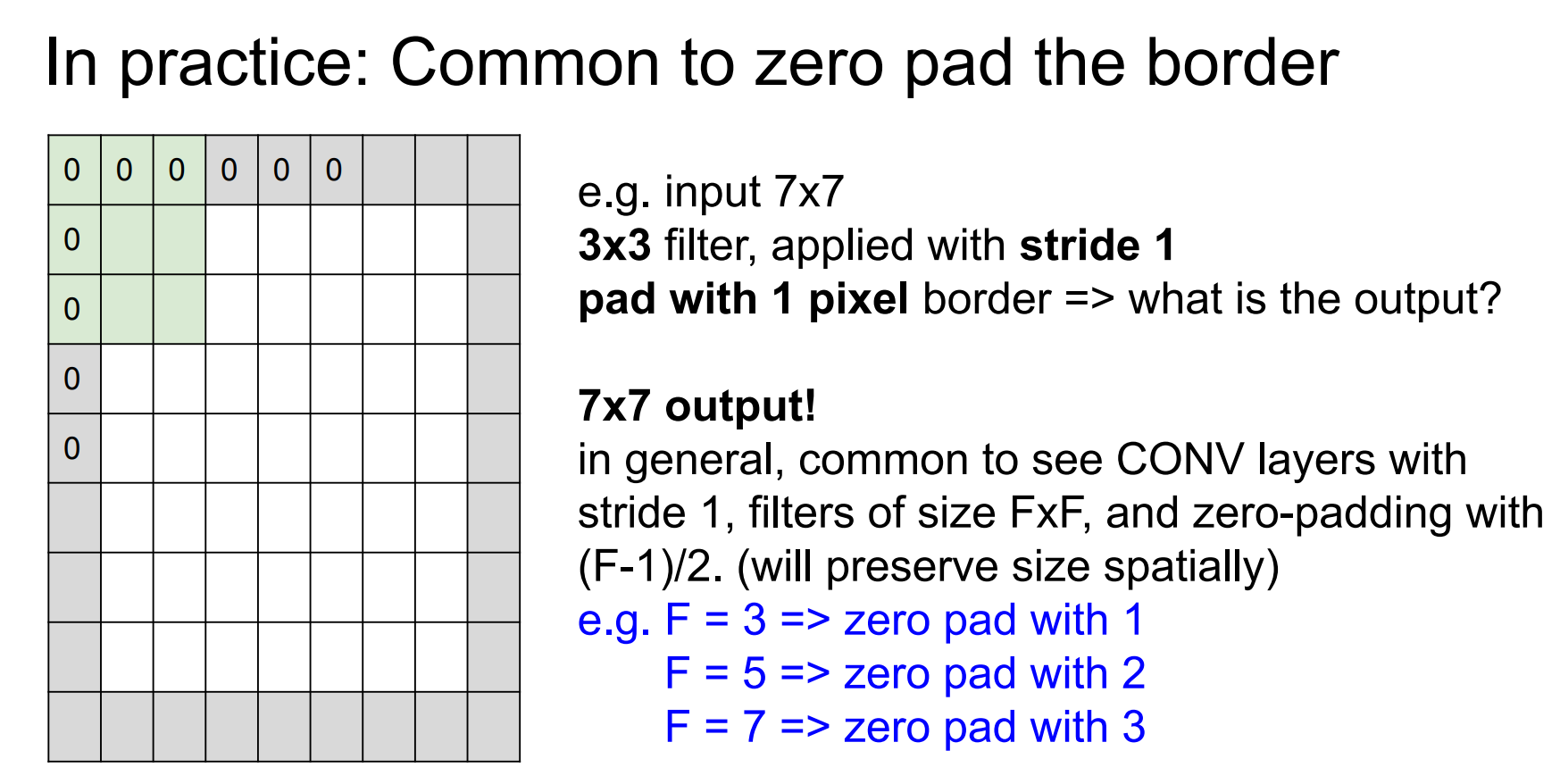

zero padding（零填充）

保持输出尺寸不变
padding = (F − 1) / 2 可以保持尺寸

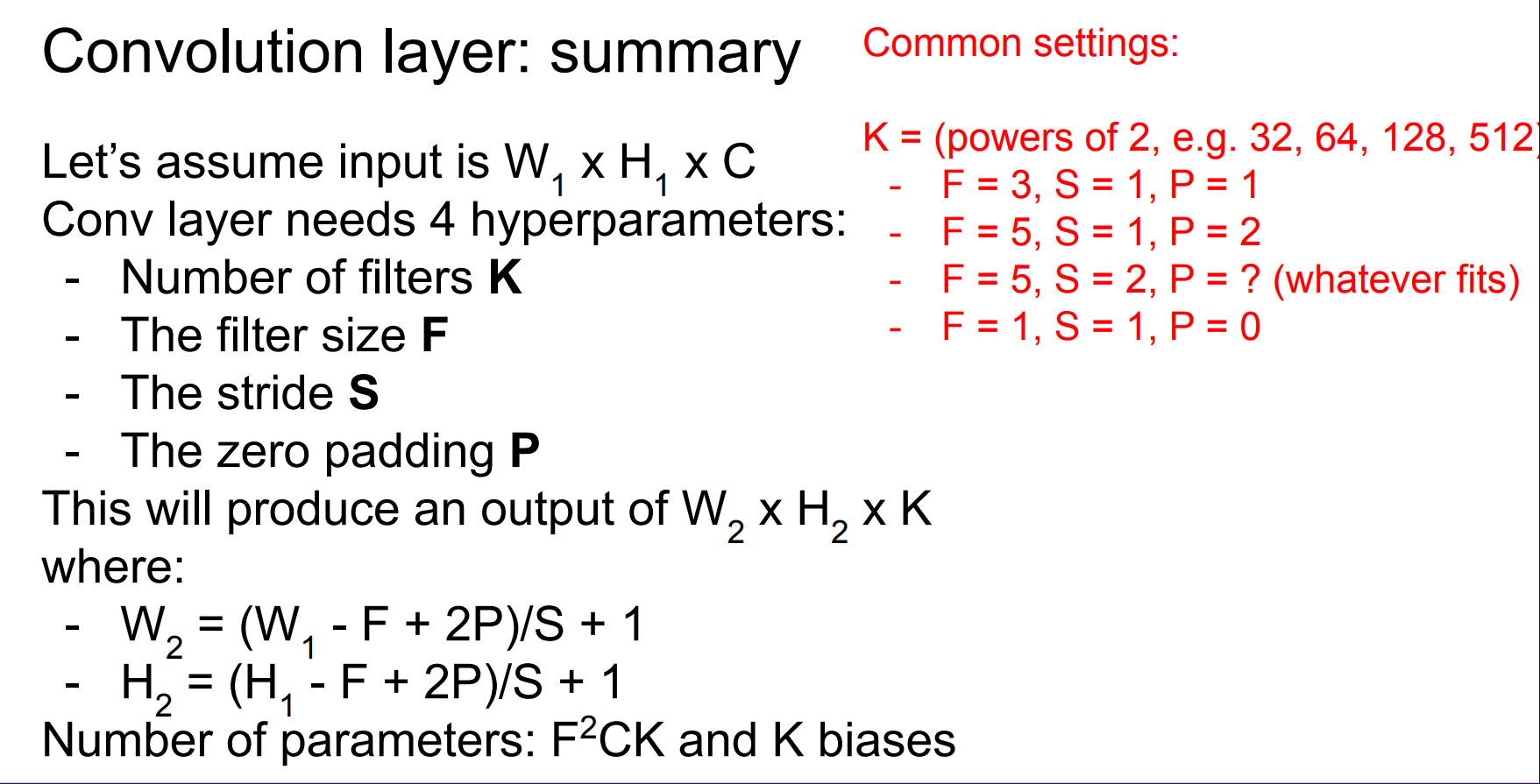

计算维度

D：10个核 推出输出是10通道

参数数目

每个 filter 一个 bias

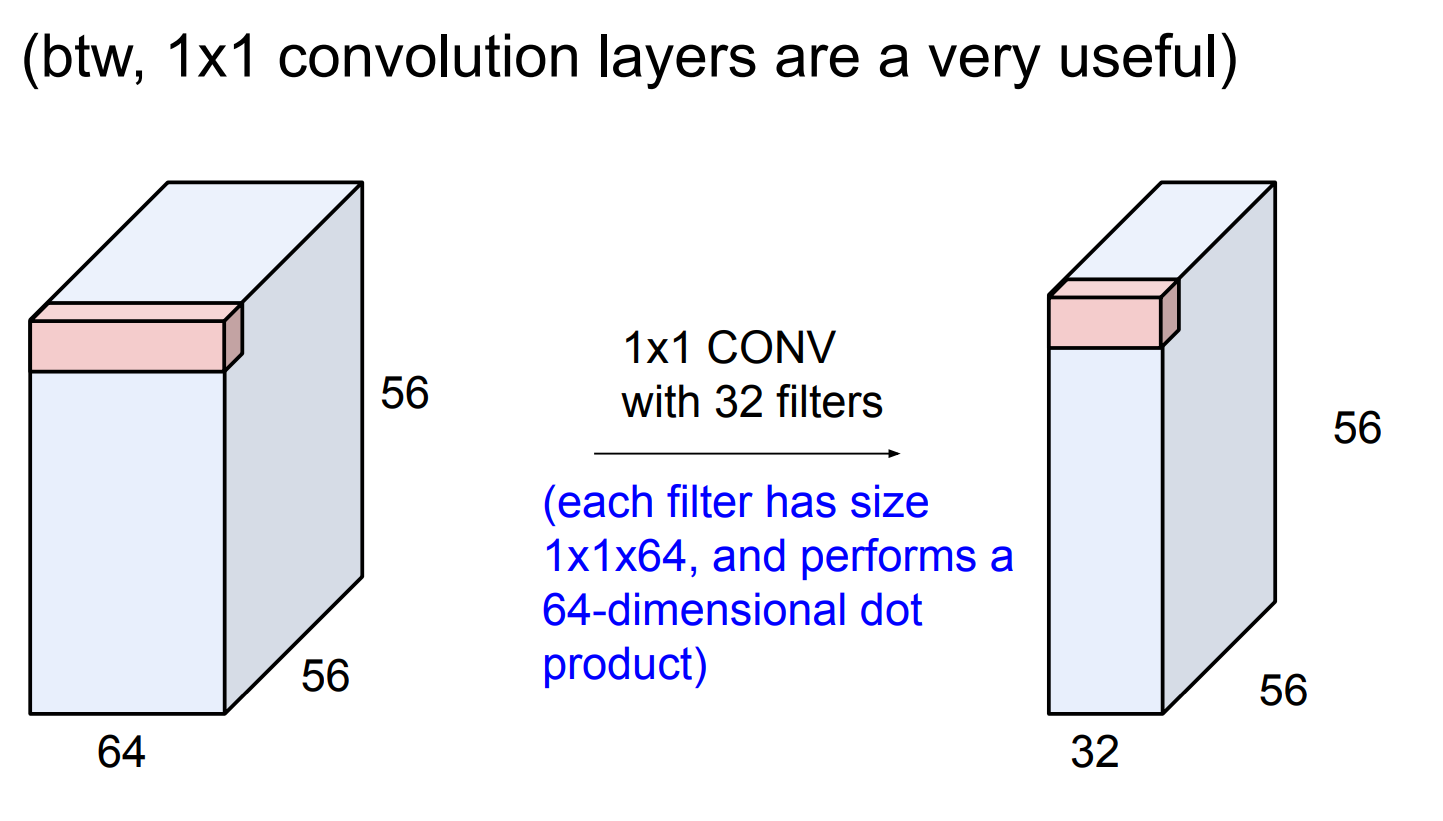

1* 1 filter

×1 卷积不会看空间，只在每个像素位置做通道线性组合，从而改变通道数并提升表达能力

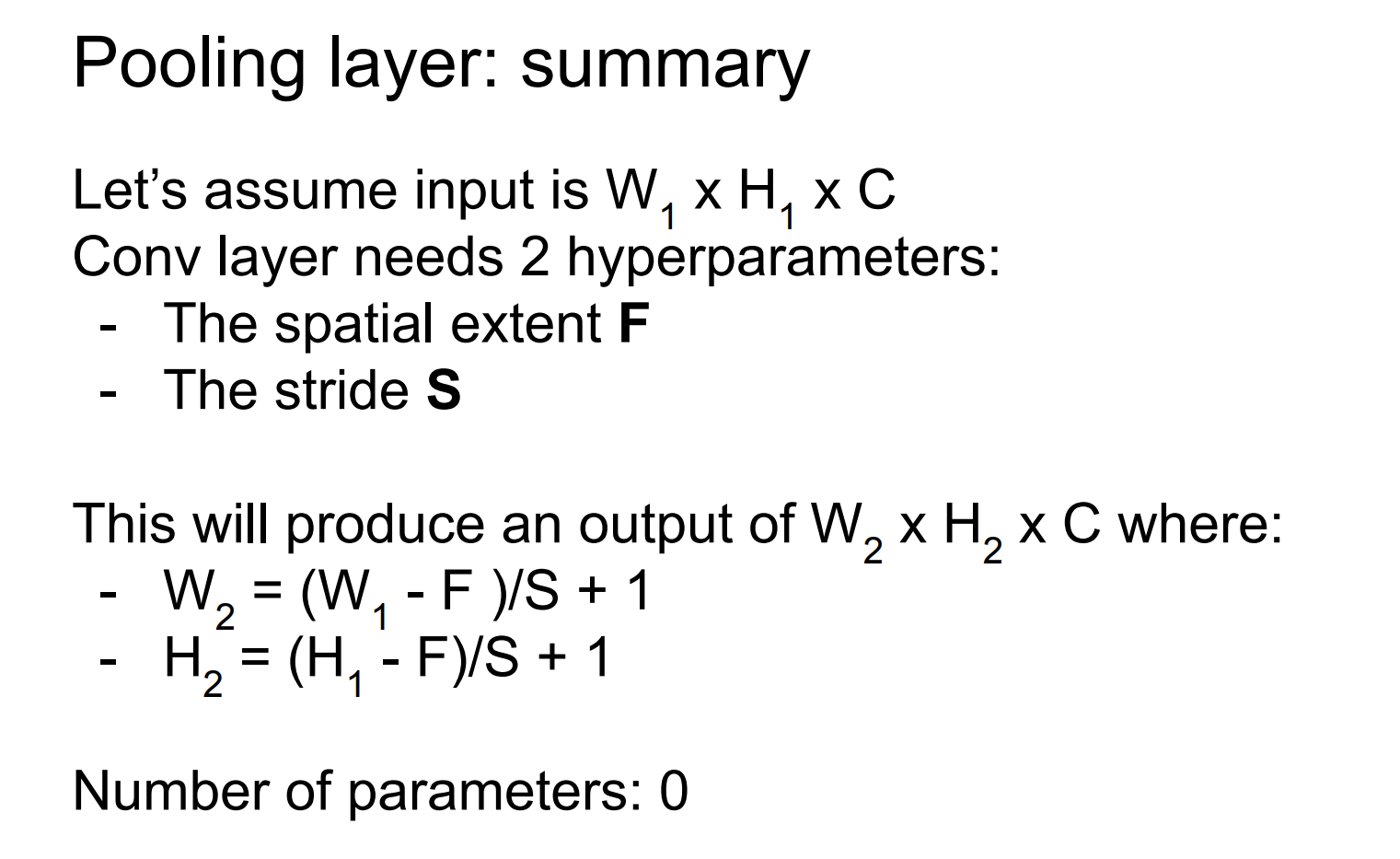

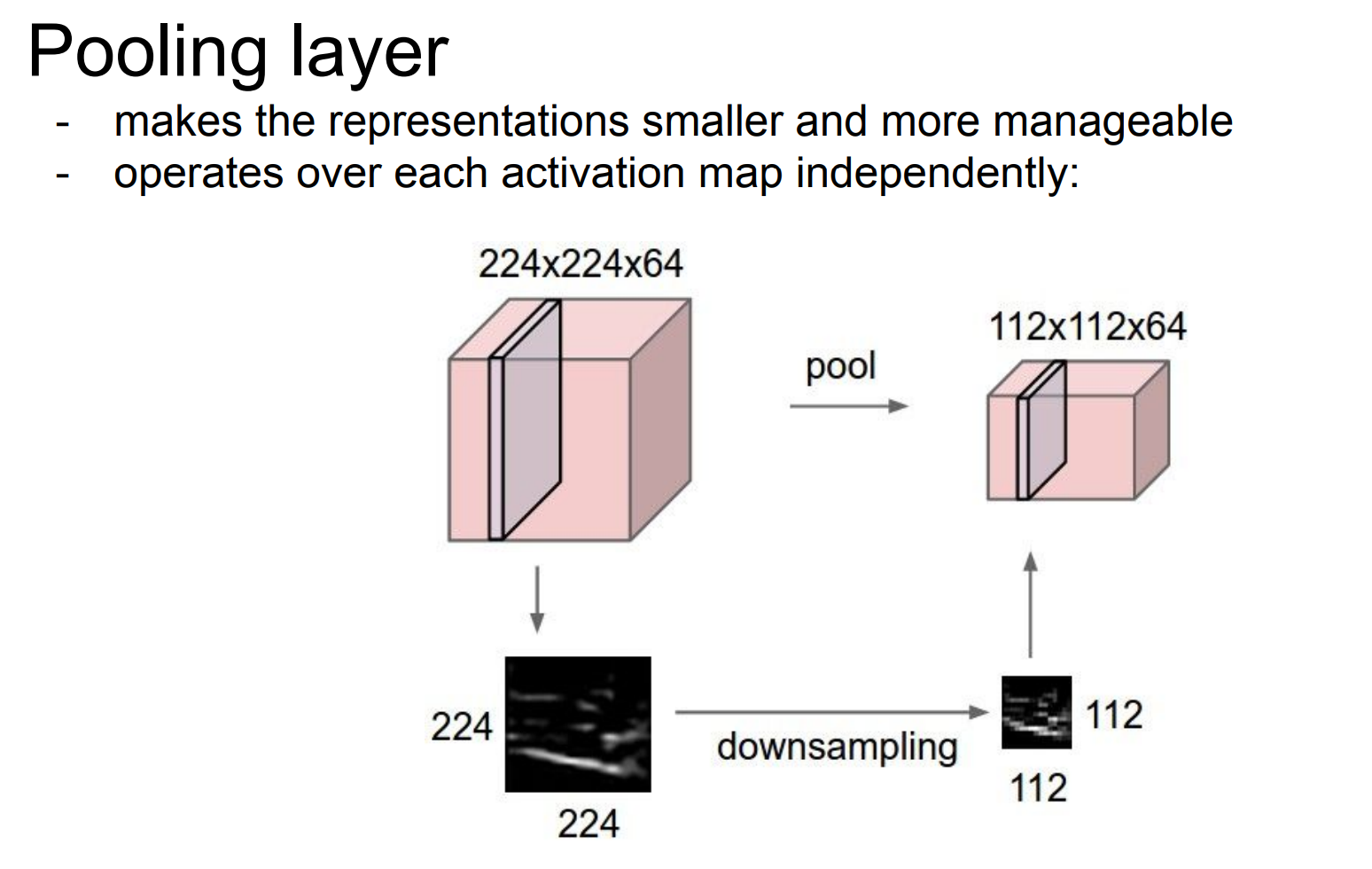

Pooling layer

Pooling 对每张特征图独立做下采样，减小空间尺寸、降低计算量，并增强平移不变性

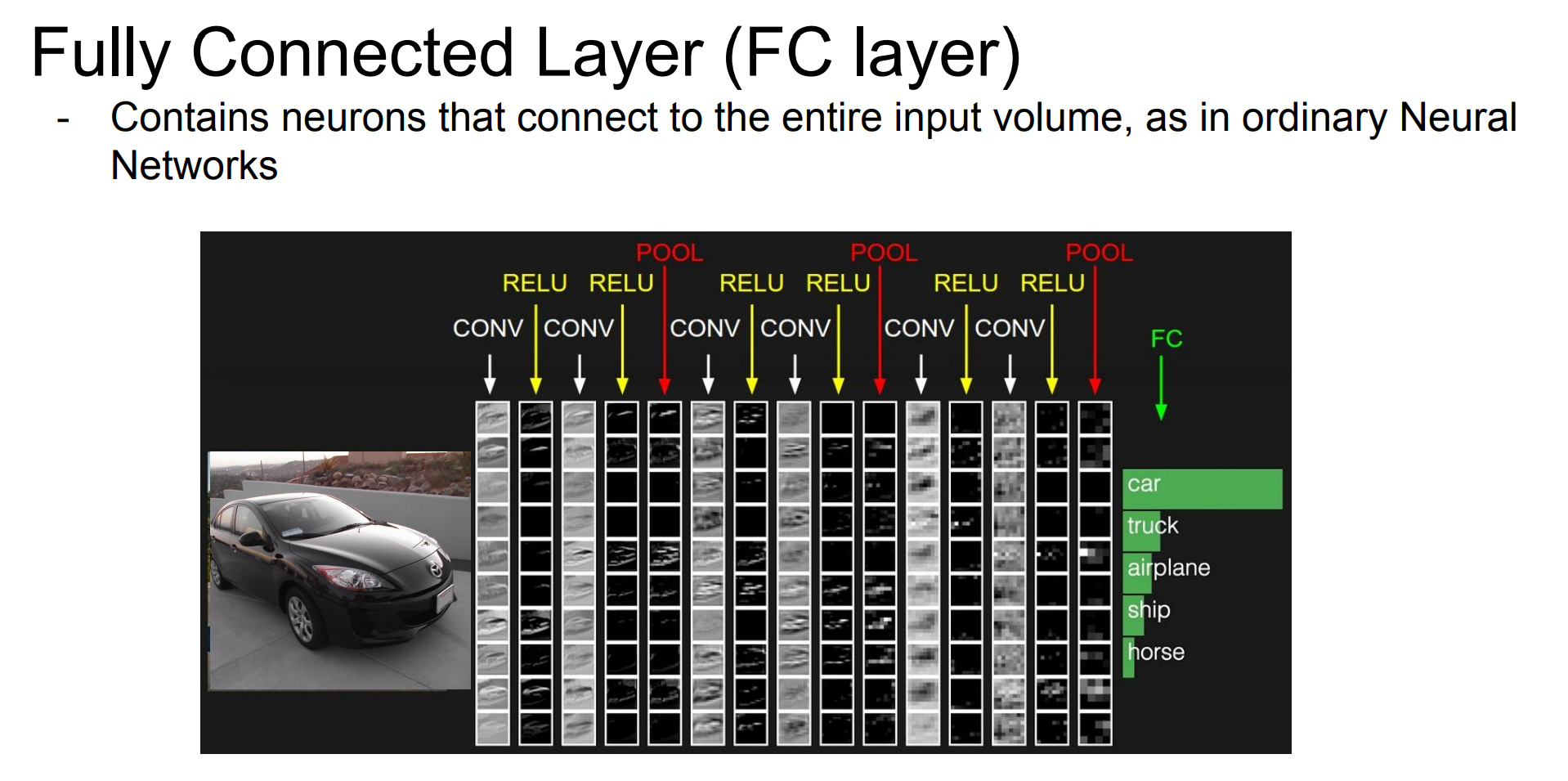

FC layer
